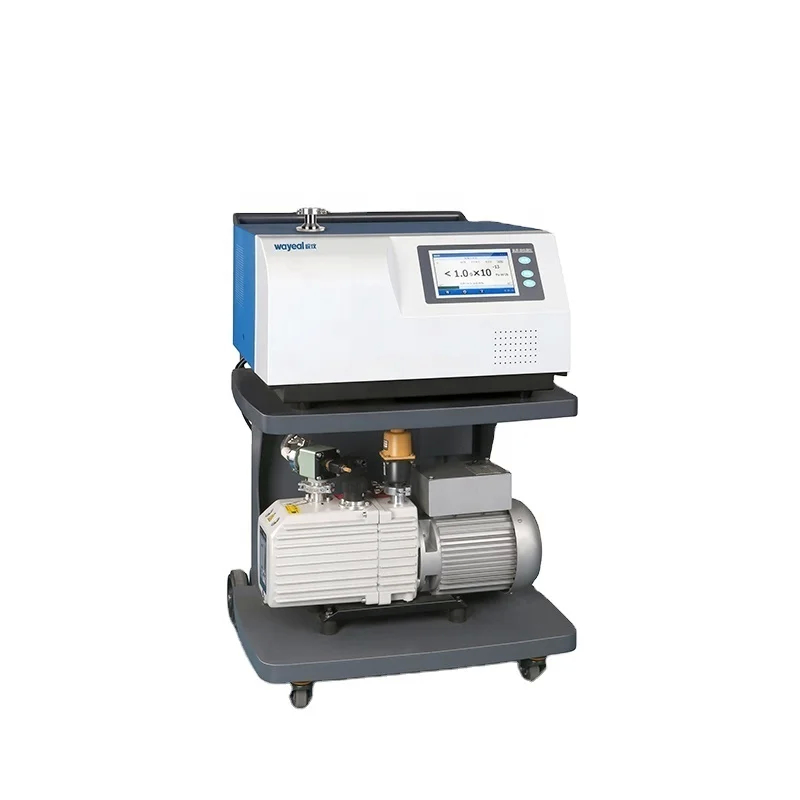

7-calowy kolorowy ekran dotykowy detektora wycieków helu do wykrywania wycieków na płytkach PCB

Podstawowe właściwości
Miejsce pochodzenia: Anhui, China
Nazwa marki: Wayeal
Orzecznictwo: CE
Numer modelu: SFJ-231
Nieruchomości handlowe
Minimalna ilość zamówienia: 1 Unit
Cena: Negotiate
Warunki płatności: T/T, VISA
Możliwość zaopatrzenia: 200 Units/Month
Znaków

biotechnologiczne laboratoryjne przyrządy analityczne

maszyny do spektrometrii masowej

przyrząd do spektrometru mas
Dane techniczne
Leak detection port: DN25KF Product Name: wykrywacz wycieków helu
Diamension: 645*678*965mm Mini Leak Detection Rate(Pa.m3/s)/Sniffer Mode: 2,5*10-9 Pa.m3/s
Detection Method: Spektrometr masowy helu Start Time (min): ≤1,58min
Operating temperature: 0~40°C Mini Leak Detection Rate(Pa.m3/s)/Vaccum Mode: 5*10-13 Pa.m3/s
High Light:

7-calowy detektor przecieków helu

,

Detektor wycieku helu ze spektrometrem
Opis produktu

Dane techniczne detektora wycieków helu SFJ-231

Nazwa produktu Detektor wycieków helu SFJ-231
Wymiary 645*678*965mm
Temperatura pracy 0~40°C
Wykrywalna jakość 2, 3, 4 (H2, He3, He4)
Interfejs użytkownika 7-calowy kolorowy ekran dotykowy
Metoda detekcji Detekcja wycieków helu
Minimalna szybkość wykrywania wycieku (Pa.m3/s) / Tryb próżniowy 5*10-13 Pa·m3/s
Interfejs komunikacyjny RS232/485, USB*2
Maksymalne dopuszczalne ciśnienie detekcji wycieku (Pa) 1500
Źródło jonów 2 szt., tlenek itru powlekany irydem, automatyczne przełączanie
Minimalna szybkość wykrywania wycieku (Pa.m3/s) / Tryb detektora 5*10-9 Pa·m3/s
Czas uruchomienia 2 min
Port detekcji wycieku DN25KF
Zasilanie AC220V, 50Hz/60Hz
Język Chiński/Angielski

Test szczelności helu dla uszczelnionej komory PCB (tryb próżniowy)

Metoda ta jest przeznaczona dla płytek drukowanych z niezależnymi, uszczelnionymi komorami, takimi jak te integrujące czujniki ciśnienia lub komponenty MEMS.

1. Przygotowanie

  • Sprawdź, czy montaż PCB jest kompletny i wolny od uszkodzeń mechanicznych.
  • Wyczyść powierzchnię komory, aby usunąć olej i kurz, które mogłyby zakłócać testowanie. Podłącz port wentylacyjny komory do detektora wycieków helu SFJ-231 za pomocą adaptera DN25KF, zapewniając szczelne połączenie (w razie potrzeby sprawdź wstępnie helem).
  • Włącz detektor z zasilaniem AC220V, 50Hz/60Hz, odczekaj ≤2 minuty na uruchomienie, a następnie wybierz "Tryb próżniowy" za pomocą ekranu dotykowego i ustaw próg szybkości wycieku zgodnie ze specyfikacją projektu.

2. Ewakuacja komory

  • Aktywuj wbudowaną lub zewnętrzną pompę próżniową, aby ewakuować komorę do ciśnienia bazowego (zazwyczaj ≤10Pa, dostosowane do objętości i materiału komory), aby wyeliminować zakłócenia resztkowego powietrza.

3. Środek śledzący hel i wykrywanie wycieków

  • Zastosuj środek śledzący hel (He⁴) zewnętrznie wzdłuż szwów (np. interfejs pokrywa-podłoże) lub wewnętrznie za pośrednictwem dedykowanych kanałów. Monitoruj wyświetlacz detektora w czasie rzeczywistym za pomocą wykresów numerycznych, słupkowych lub krzywych. Jeśli szybkość wycieku przekracza ustawiony próg (np. 5,0×10⁻¹² Pa・m³/s, regulowany do standardów produktu), zapisz szybkość wycieku i identyfikator komory.

4. Rejestrowanie i analiza danych

  • Eksportuj dane testowe przez USB, aby wygenerować raporty o wyciekach i przesłać je do systemów zarządzania produkcją (np. MES) za pośrednictwem interfejsów RS232/485 w celu identyfikowalności jakości.
