Przegląd detektora wycieku helu
Detektor przecieków spektrometru masy helu (HMSLD) wykorzystuje helu jako gaz śledzący ze względu na jego unikalne właściwości:
Niewielki rozmiar atomuHelium może przeniknąć nawet najmniejsze przecieki.
Naturę obojętnąHelium jest chemicznie stabilne i nie reaktywne, co zapewnia, że nie uszkodzy składników podczas badań.
Niska naturalna obfitość: Helium jest rzadkie w atmosferze (~ 5 ppm), więc zakłócenia tła są minimalne, co pozwala na bardzo wrażliwe wykrycie.
- Nie.Instrument wykrywa gaz helu, który wycieka przez przecieki w obiekcie testowym.które są oddzielone i mierzone na podstawie ich stosunku masy do ładunku.
Specyfikacje techniczne detektora wycieków helu
|

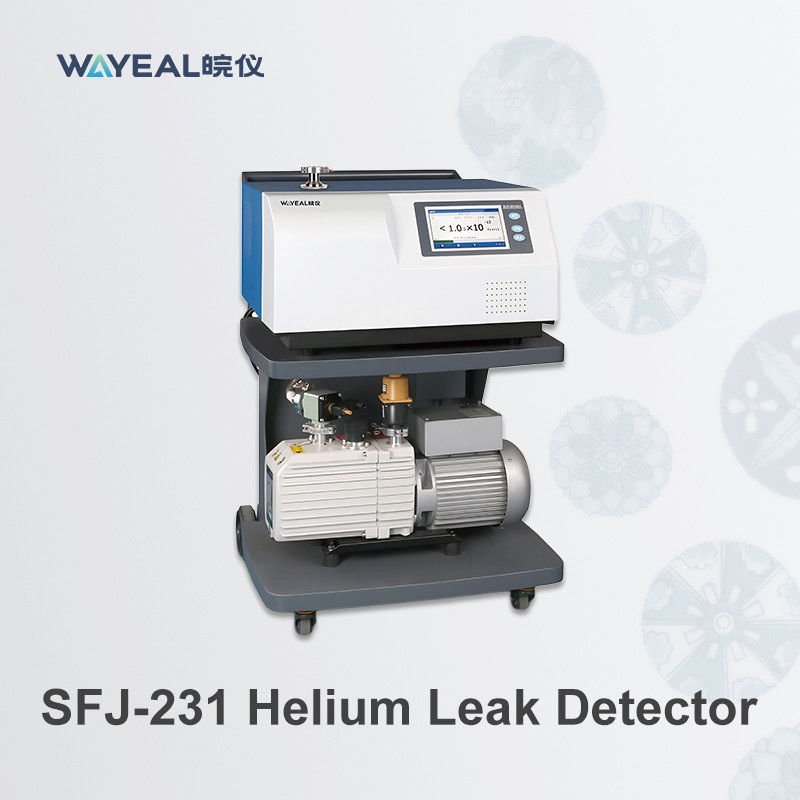

7-calowy kolorowy detektor wycieków helu z częstotliwością wykrywania wycieków 5*10-13 Pa·m3/s
|
| Nazwa produktu |
Detektor wycieku helu |
| Rozmiar |
645*678*965 mm |
| Temperatura pracy |
0~40°C |
| Wykrywalna jakość |
2, 3, 4 (H2, He3, He4) |
| Interfejs użytkownika |
7-calowy kolorowy ekran dotykowy |
| Metoda wykrywania |
Wykrywanie wycieku helu |
| Minimalna szybkość wykrywania przecieków ((Pa.m3/s) /tryb próżni) |
5*10-13Pa·m3/s |
| Interfejs komunikacji |
RS232/485, USB*2 |
| Maksymalne dopuszczalne ciśnienie wykrywania przecieków (Pa) |
1500 |
| Źródło jonowe |
2 sztuky, irydem powlekany tlenek ytrium, automatyczne przełączanie. |
| Główne cechy |
Detektor wycieku spektrometru masy, spektrometr masy helu Detektor wycieku, badanie wycieku helu |
| Minimalna prędkość wykrywania przecieków ((Pa.m3/s) /tryb węszącego |
5*10-9Pa·m3/s |
| Czas rozpoczęcia |
2 minuty. |
| Port wykrywania przecieków |
DN25KF |
| Władza |
AC220V, 50Hz/60Hz |
| Język |
Chiński/angielski |
Zastosowanie wykrywaczy wycieków spektrometru masy helu w przemyśle baterii litowych
Wykrywacze wycieków spektrometru masy helu są bardzo wrażliwymi instrumentami szeroko stosowanymi w przemyśle, w którym wykrywanie wycieków jest kluczowe, w tym w przemyśle baterii litowych.Akumulatory litowo-jonowe są szeroko stosowane w pojazdach elektrycznychZapewnienie hermetycznej uszczelnienia i szczelności komponentów baterii litowej jest niezbędne dla bezpieczeństwa, wydajności i długowieczności.Wykrywanie wycieków z spektrometru masy helu odgrywa kluczową rolę w osiąganiu tych wymagań.
1Badanie wycieków ogniw baterii
- Komórki akumulatorowe litowo-jonowe muszą być hermetycznie zamknięte, aby zapobiec wejściu powietrza i wilgoci, co może prowadzić do reakcji chemicznych, degradacji i zagrożeń dla bezpieczeństwa (np.Wykorzystanie energii elektrycznej (np..
- W procesie produkcyjnym wykrywacze wycieków helu są używane do testowania integralności uszczelnienia ogniw baterii.i każde ucieczki helu wykrywane są przez spektrometr masowy, wykrywając wycieki z wysoką precyzją.
2Badanie wycieków zestawów baterii i modułów
- Zestaw baterii składa się z wielu ogniw zamkniętych w obudowie ochronną.
- Wykrywanie wycieku helu zapewnia integralność obudowy poprzez badanie wycieków w szwach, złączach lub złączach opakowania.
3Systemy napełniania elektrolitami
- W trakcie procesu produkcyjnego ogniwa akumulatorów litowo-jonowych są wypełniane ciekłym elektrolitem, który ułatwia transport jonów.Wykrywanie wycieku jest kluczowe podczas i po tym etapie, aby zapewnić, że wypełniony elektrolit nie wycieka, co mogłoby zagrozić wydajności i bezpieczeństwu.
- Detektory wycieku helu są używane do potwierdzenia szczelności ogniwa po napełnieniu i uszczelnieniu elektrolitu.
4Badanie systemów chłodzenia w bateriach elektrycznych
- Zestawy akumulatorów pojazdów elektrycznych często zawierają systemy chłodzenia płynami w celu utrzymania optymalnej temperatury pracy.Systemy chłodzące te muszą być szczelne, aby zapobiec wyciekowi płynu chłodzącego do ogniw baterii i spowodowaniu zwarć lub innych uszkodzeń.
- W celu sprawdzenia kanałów chłodzenia i zapewnienia braku wycieków stosuje się spektrometry masy helu.
5Zapewnienie jakości i kontrola procesów
- W przypadku produkcji na dużą skalę baterii litowo-jonowych detektory wycieków helu są zintegrowane z zautomatyzowanymi liniami produkcyjnymi w celu ciągłego monitorowania jakości.Moduł, a opakowanie spełnia wymagane normy szczelności.
- Badanie helu jest często stosowane w połączeniu z komorami próżniowymi lub sondami węchowymi, w zależności od konkretnej części badanej.- Nie.
Metody badawcze w zastosowaniach baterii litowych
1Metody próżniowe
- Przedmiot testowany umieszczany jest w komorze próżniowej i poddawany ciśnieniu helium.
- Metoda ta jest bardzo wrażliwa i nadaje się do testowania ogniw baterii i małych modułów.
2Metoda wąchania

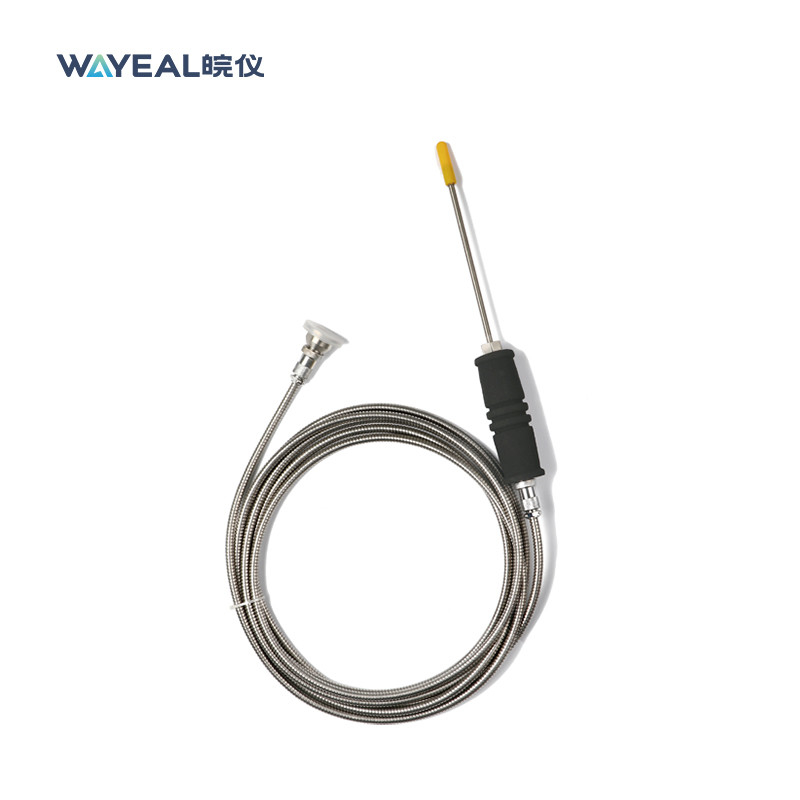

- Sonda węchowa podłączona do spektrometru masy helu jest używana do wykrywania wycieków helu w określonych miejscach, takich jak spawania, złącza lub uszczelki.
- Metoda ta jest praktyczna do testowania dużych akumulatorów lub lokalizowanego wykrywania wycieków.
3Metody bombardowania.
- Obiekt testowany jest pod ciśnieniem gazu helu przez określony okres (faza "bombardowania").i wykryto wyciek helu z przecieków.
- Metoda ta jest stosowana, gdy bezpośrednie ciśnienie nie jest możliwe.

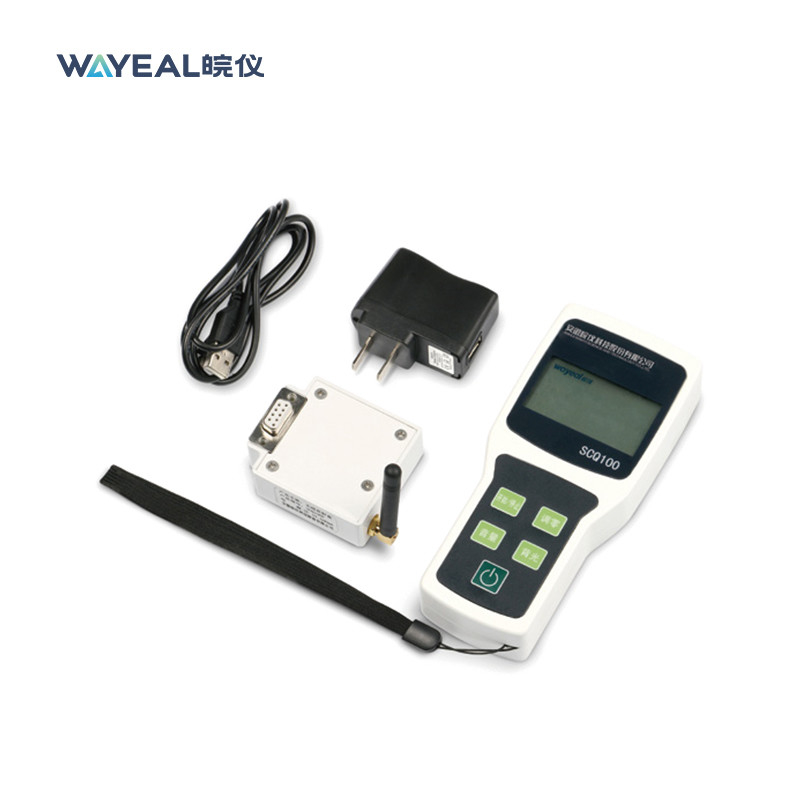

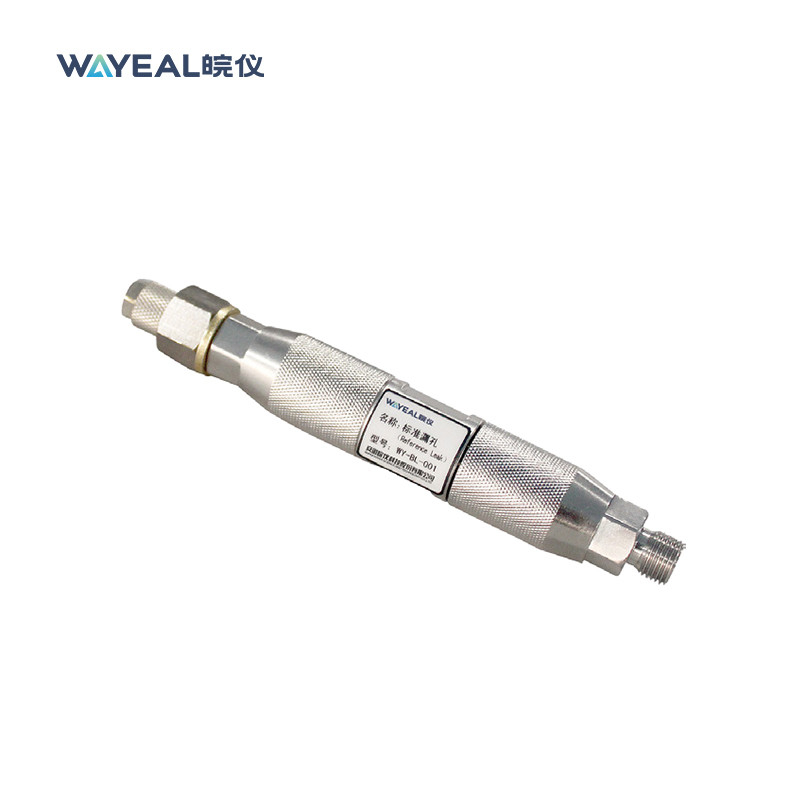

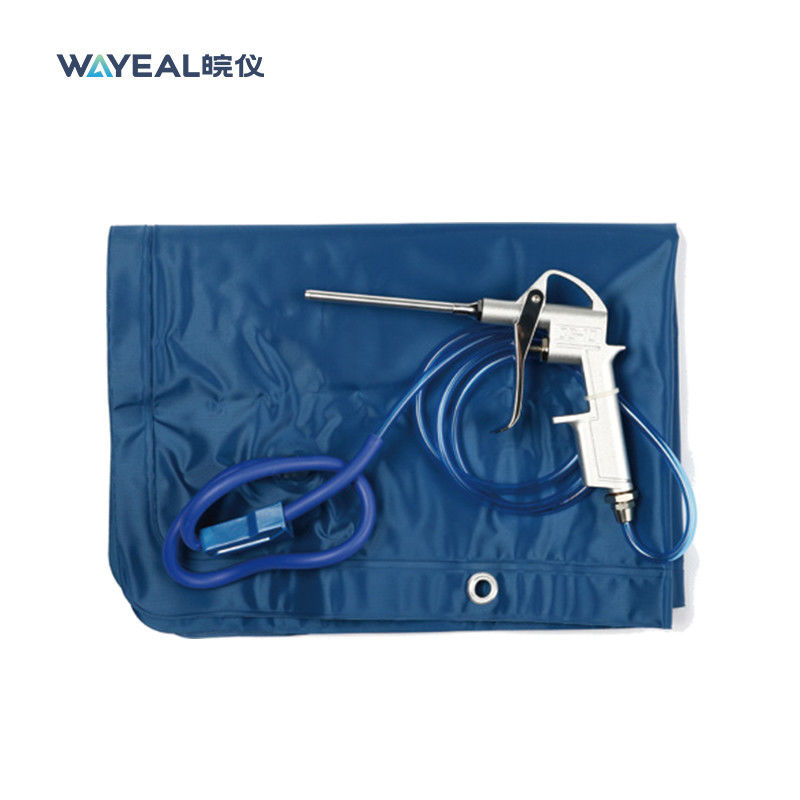

Opcjonalne akcesoria detektora wycieków helu:
