Miejsce pochodzenia:
Anhui, Chiny
Nazwa handlowa:
Wayeal
Orzecznictwo:
ISO90001, CE
Numer modelu:
SFJ-231

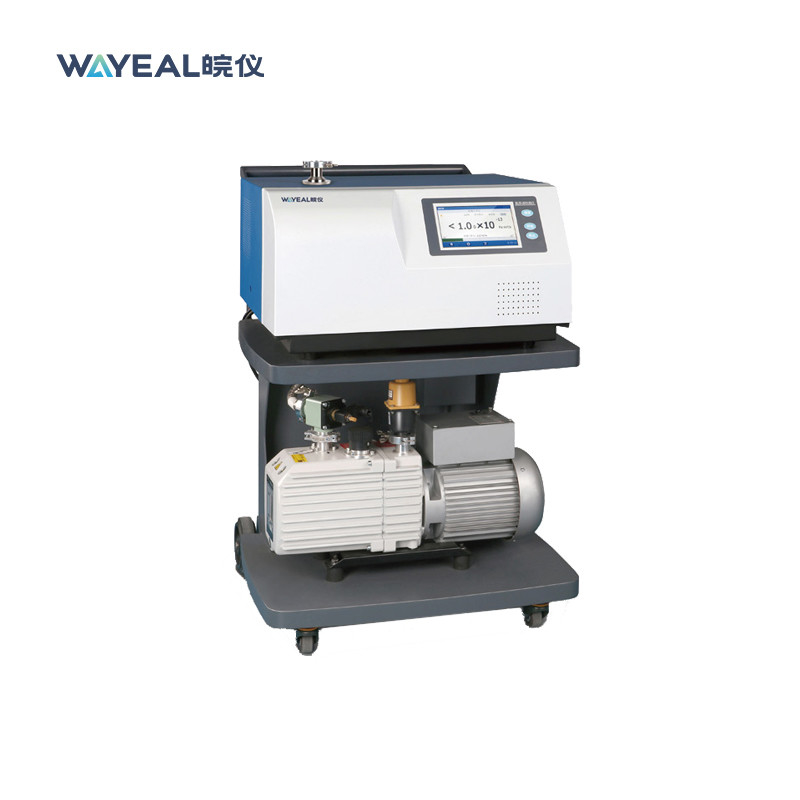

SFJ-231 Sprzęt wykrywający wycieki spektrometrii masy helu do wykrywania wycieków GIS
Detektor wycieku spektrometru masy helu jest instrumentem do szybkiego pozycjonowania i ilościowego pomiaru wycieku zamkniętych pojemników.
Parametry detektora wycieku helu SFJ-231
|
Nazwa produktu |
Detektor wycieku helu SFJ-231 |
|
Rozmiar |
645*678*965 mm |
|
Temperatura pracy |
0~40°C |
|
Wykrywalna jakość |
2, 3, 4 (H2, He3, He4) |
|
Interfejs użytkownika |
7-calowy kolorowy ekran dotykowy |
|
Metoda wykrywania |
Wykrywanie wycieku helu |
|
Minimalna szybkość wykrywania przecieków ((Pa.m3/s) /tryb próżni) |
5*10-13Pa·m3/s |
|
Interfejs komunikacji |
RS232/485, USB*2 |
|
Maksymalne dopuszczalne ciśnienie wykrywania przecieków (Pa) |
1500 |
|
Źródło jonowe |
2 sztuky, irydem powlekany tlenek ytrium, automatyczne przełączanie. |
|
Główne cechy |
Detektor wycieku spektrometru masy, spektrometr masy helu Detektor wycieku, badanie wycieku helu |
|
Minimalna prędkość wykrywania przecieków ((Pa.m3/s) /tryb węszącego |
5*10-9Pa·m3/s |
|
Czas rozpoczęcia |
2 minuty. |
|
Port wykrywania przecieków |
DN25KF |
|
Władza |
AC220V, 50Hz/60Hz |
|
Język |
Chiński/angielski |
Zastosowanie detektora przecieków spektrometru masy helu SFJ-231 w urządzeniach GIS wysokiego napięcia / badaniu szczelności gazu SF6 w przemyśle energetycznym
1Temat i zasada
Wysokonapięciowe urządzenia gazowo izolowane (GIS) wykorzystują gaz SF6 jako środek izolacyjny i gaśniczy.i bezpieczeństwa eksploatacyjnegoWyciek SF6 może prowadzić do zmniejszenia wytrzymałości izolacji, awarii gaśnic łukowych, a nawet awarii sprzętu.
Detekcja wycieków spektrometrii masy helu jest podstawową metodą badań uszczelniania GIS ze względu na małe rozmiary cząsteczkowe helu (He), wysoką przepuszczalność, niereakcyjność z SF6,i bardzo wysokiej czułości detektora przecieków SFJ-231 (minimalna wykrywalna częstotliwość przecieków)Wykorzystując hel jako gaz śledzący, detektor wychwytuje sygnały hel, aby zlokalizować wycieki i ilościowo określić wskaźniki wycieków.
2Metody wykrywania przecieków (w oparciu o specyfikacje SFJ-231).
Detektor przecieku helu SFJ-231 obsługuje tryb próżni (wyższa wrażliwość) i tryb węszycy (wygodny dla systemów pod ciśnieniem, maksymalne dopuszczalne ciśnienie: 1500 Pa).
Wykrywanie wycieków w trybie próżniowym (wyższa wrażliwość, wymagane ewakuowane GIS)
Zastosowanie:Nowo zainstalowane, zrewidowane lub rozmontowane GIS (gdzie wewnętrzny SF6 jest usuwany i można zastosować próżnię).
Zasada:
Procedura trybu próżniowego
Połączenie dróg gazowych:Łącznik komory GIS → SFJ-231 (DN25KF) → pompa próżniowa (węże odporne na ciśnienie).
Ewakuacja:Wypompować do ≤1 Pa (niższe ciśnienie = lepsza wrażliwość).
Ustawienia wykrywania:Wymagania w zakresie bezpieczeństwa i bezpieczeństwa
Badanie opryskiem helu:Spryskiwanie helu (5-10 mm od punktu wykrycia, pozostać na 3-5s,i obserwować sygnał przy użyciu czasu odpowiedzi SFJ-231<1s) w podejrzanym punkcie (w kolejności oznaczenia) na zewnątrz urządzenia GISJeśli wykrywacz przecieków wykazuje nagły wzrost prędkości przecieku (synchronizowana zmiana liczb i krzywych), oznacza to, że punkt jest punktem przecieku, i zapisać wartość prędkości przecieku.Następnie ponowna inspekcja i potwierdzenie.
