Wprowadzenie detektora wycieku helu:
Detektory wycieku helu służą do wykrywania i lokalizowania wycieków w różnych systemach, w tym systemach próżniowych, systemach chłodniczych i rurociągach.który obejmuje jonizację atomów helu i pomiar ich stosunku masy do ładunku w celu wykrycia obecności wycieków.
The basic working principle of a helium leak detector involves introducing helium gas into the system being tested and then using a mass spectrometer to measure the concentration of helium outside the systemJeśli w układzie jest przeciek, hel ucieknie przez przeciek i zostanie wykryty przez spektrometr masy.
Parametry techniczne wykrywającego wycieki helu:

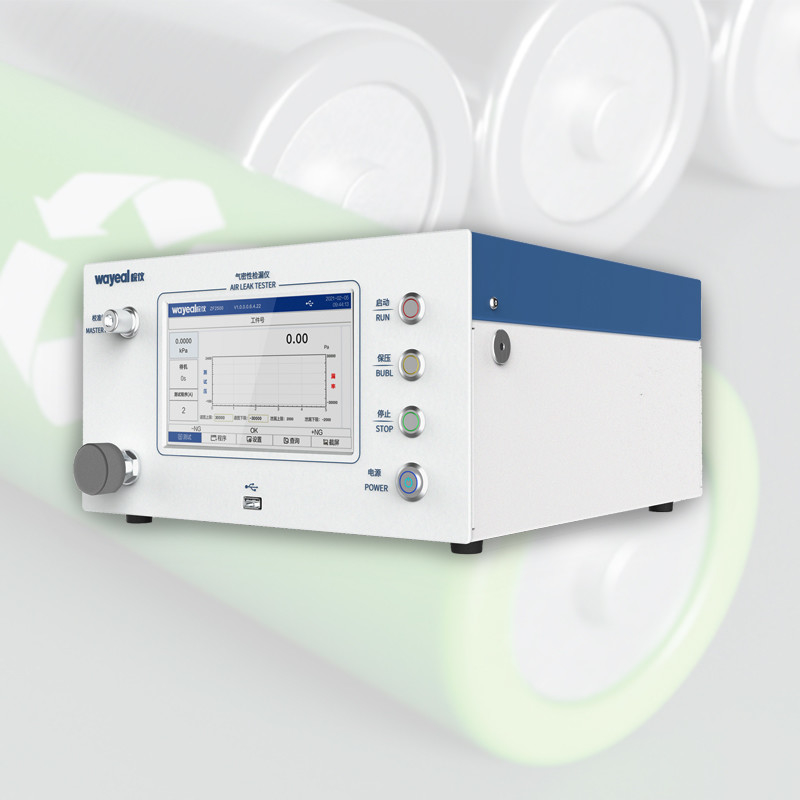

| Bezpośredni różnik i przepływ Ciśnienie He Leak Tester Helium Leak Detector |
| Czujnik ciśnienia różnicowego |
Wyświetlanie precyzji |
Wartość może być ustawiona od 0 do 4 miejsc po przecinku |
| Zakres czujników |
0Pa~±2000Pa |
| Błąd czujnika |
± 0,1% F.S. |
| Bezpośredni czujnik ciśnienia |
Wyświetlanie precyzji |
Wartość może być ustawiona od 0 do 4 po przecinku |
| Zalecany zakres ciśnienia badawczego |
Standardowy V5 |
VH90B |
Mechaniczne regulacje ciśnienia |
-100 kPa ~ -1 kPa |
| CH050 |
Mechaniczne regulacje ciśnienia |
5 kPa~ 100 kPa |
| CH050D |
Mechaniczne regulacje ciśnienia |
5 kPa~ 89 kPa |
| CH600 |
Mechaniczne regulacje ciśnienia |
10 kPa~ 600 kPa |
| CH600D |
Mechaniczne regulacje ciśnienia |
5kPa ~ 490kPa |
| CH1000 |
Mechaniczne regulacje ciśnienia |
50 kPa ~ 1200 kPa |
| CH1000D |
Mechaniczne regulacje ciśnienia |
50 kPa~ 890 kPa |
| CH4000 |
Mechaniczne regulacje ciśnienia |
50 kPa~ 4000 kPa |
| CH500 |
Mechaniczne regulacje ciśnienia |
10kPa~5000kPa (detektor przecieków uszczelnienia) |
| ZF500 |
Mechaniczne regulacje ciśnienia |
-100kPa~ -1kPa, 10kPa~ 500kPa |
| ZF2500 |
Mechaniczne regulacje ciśnienia |
-100kPa~ -1kPa, 50kPa~ 2400kPa |
| Standardowy V6 |
ZF600 |
Mechaniczne regulacje ciśnienia |
-100kPa~ -1kPa, 10kPa~ 600kPa (nieobowiązkowe) |
| ZF2400 |
Mechaniczne regulacje ciśnienia |
-100kPa~ -1kPa, 50kPa~ 2400kPa (nieobowiązkowe) |
| Błąd czujnika |
± 0,25% F.S. |
|
|
|
| Jednostka wyświetlania |
Ciśnienie badawcze |
kPa,MPa,kg/cm2,psi,mbar,bar,Torr,mmH20,mmHg |
| |
Wskaźnik wycieku |
Pa,kPa,Pas,Pa.m3/s,mL/s,mL/min,mL/h,L/min,L/h,SCCM |
| Numer programu parametru |
64 Grupy (1~64) |
| Ustawienie biegów testowych |
0~99 sekund, czas badania 1800 sekund |
| Zasilanie |
AA220V ±10%, 50 Hz |
| Źródło ciśnienia badania |
Czyste, suche, odpowiednie przepływy, nie mniejsze niż 500KPa i 100KPa powyżej źródła ciśnienia ciśnienia badanej |
|
Rozmiar
|
Standardowy V5 |
330 mm*222 mm*448 mm |
| Standardowy V6 |
321mm*205mm*460mm |
| Modułowe |
160 mm*268 mm*273 mm |
| Waga |
20 kg |
Zastosowania detektora wycieku helu:
Systemy próżniowe: Detektory wycieku helu są używane do testowania integralności systemów próżniowych, takich jak te stosowane w produkcji półprzewodników, lotnictwie i obiektach badawczych.Używane do wykrywania wycieków w komorach próżniowych, zawory i inne elementy systemu.
Przemysł motoryzacji: Detektory wycieku helu służą do testowania zbiorników paliwa, chłodni i innych elementów samochodów.
Metody wykrywania wycieków helu (detektor wycieków helu)
Metoda próżniowa z helu
Metoda Helium Hood
Metoda ciśnienia ujemnego
System wykrywania i odzyskiwania wycieków helu w komorze próżniowej (wypełnianie zewnętrzne)
Metoda wąchania
