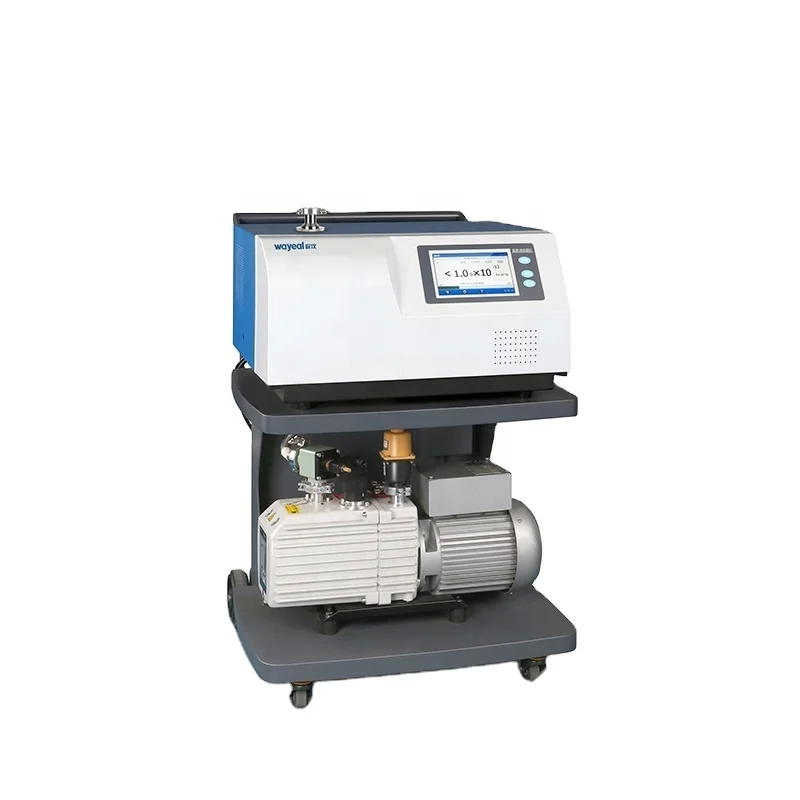

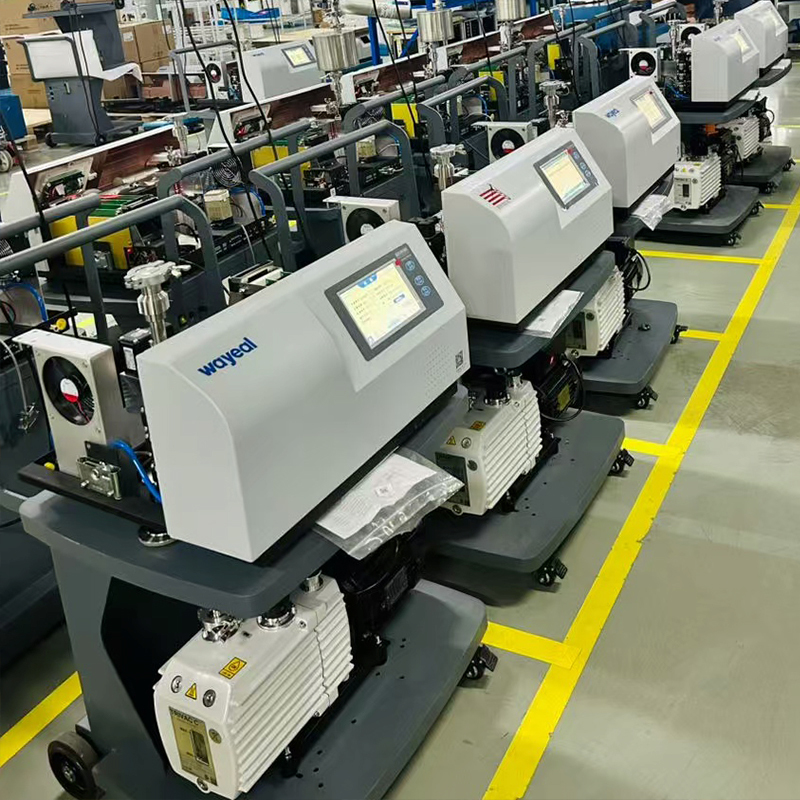

Parametry techniczne detektora nieszczelności helowych SFJ-231

Zastosowanie detektora nieszczelności spektrometru masowego helu SFJ-231 w urządzeniach wysokiego napięcia GIS / Test szczelności gazu SF₆ w przemyśle energetycznym

Wykrywanie nieszczelności za pomocą spektrometrii masowej helu jest podstawową metodą testów szczelności GIS ze względu na mały rozmiar cząsteczek helu (He), wysoką przepuszczalność, brak reaktywności z SF₆ oraz ultra-wysoką czułość detektora nieszczelności SFJ-231 (minimalna wykrywalna szybkość wycieku: 5,0×10⁻¹³ Pa・m³/s w trybie próżniowym). Używając helu jako gazu znacznikowego, detektor wychwytuje sygnały helu, aby zlokalizować wycieki i określić szybkość wycieku.
SFJ-231 obsługuje tryb próżniowy (wyższa czułość) i tryb sniffera (wygodny dla systemów ciśnieniowych, maks. dopuszczalne ciśnienie: 1500 Pa). W przypadku urządzeń GIS, metoda sniffera może być używana poniżej:

Wykrywanie wycieków w trybie sniffera (dla ciśnieniowych GIS, wygoda na miejscu)
Zastosowanie: Eksploatacyjne GIS (wewnętrznie sprężone z SF₆, ale ciśnienie musi wynosić ≤1500 Pa; jeśli jest wyższe, najpierw zmniejsz ciśnienie).

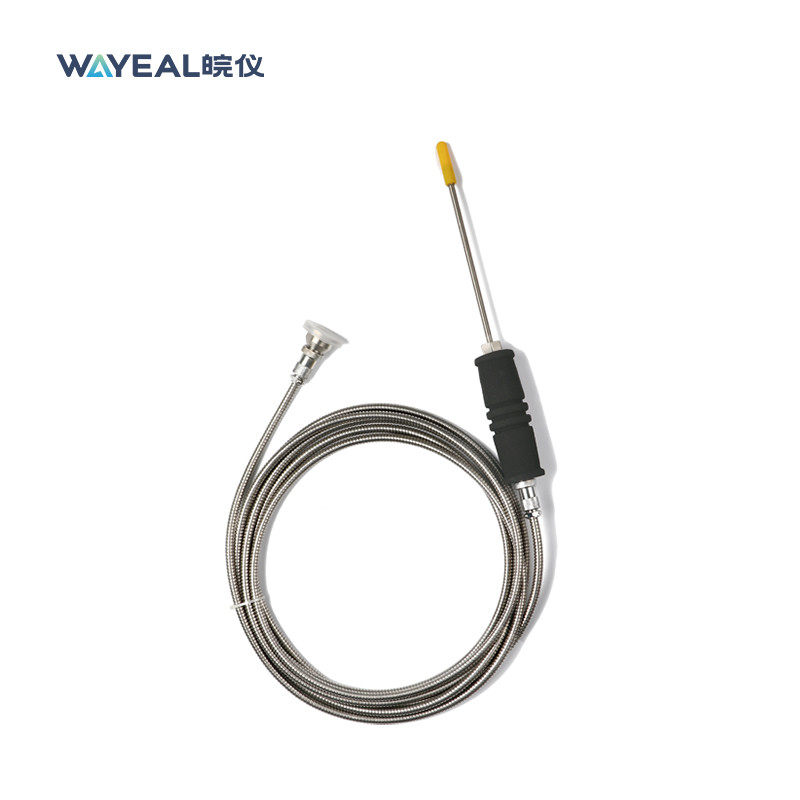

Zasada: Wstrzyknąć niewielką ilość helu (zmieszanego z SF₆, bez wpływu na wydajność izolacji) do urządzenia GIS, użyć pistoletu natryskowego SFJ-231 (podłączonego przez interfejs I/O), aby zbliżyć się do podejrzanego punktu, jeśli występuje wyciek, hel wydostanie się wraz z SF₆, który zostanie przechwycony przez pistolet natryskowy i przesłany do detektora wycieków w celu realizacji wykrywania szybkości wycieku.
Przydatność techniczna: Minimalna szybkość wycieku 5,0×10^-⁹ Pa・m³/s w trybie sniffera i czas reakcji <1s umożliwiają szybką lokalizację wycieków, co sprawia, że nadaje się do szybkich inspekcji na miejscu.

Kroki wykrywania wycieków w trybie pistoletu ssącego (urządzenia GIS z ciśnieniem)
1. Wtrysk gazu znacznikowego
Wstrzyknąć gaz helu do urządzenia GIS: przez port napełniania urządzenia, wstrzyknąć czysty hel w ilości od 1% do 5% objętości SF₆ (upewnić się, że mieszanina jest jednorodna i pozostawić na ponad 30 minut, aby gaz helu rozprzestrzenił się do wszystkich komór).
2. Podłączenie sniffera i ustawienie parametrów
Podłączyć sniffer do SFJ-231 przez złącze I/O (8 wejść i 8 wyjść), przełączyć na „Tryb sniffera” na panelu dotykowym, ustawić natężenie przepływu sniffera (wartość domyślna lub dostosować ją do miejsca) oraz próg alarmu szybkości wycieku.
3. Wykrywanie snifferem
Trzymać sniffer w dłoni, blisko podejrzanego punktu (odległość 1-3 mm), poruszać się powoli (prędkość ≤5 cm/s), upewnić się, że pokrywa całą powierzchnię uszczelnienia.
Jeśli detektor wycieków pokazuje, że szybkość wycieku przekracza próg (np. 5,0×10^-⁹ Pa・m³/s), oznaczyć punkt jako punkt wycieku i zarejestrować szybkość wycieku i lokalizację.
4. Testowanie ilościowe
Ustabilizować sniffer w stosunku do punktu wycieku na 10 sekund, przyjąć średnią szybkość wycieku jako wynik końcowy.
