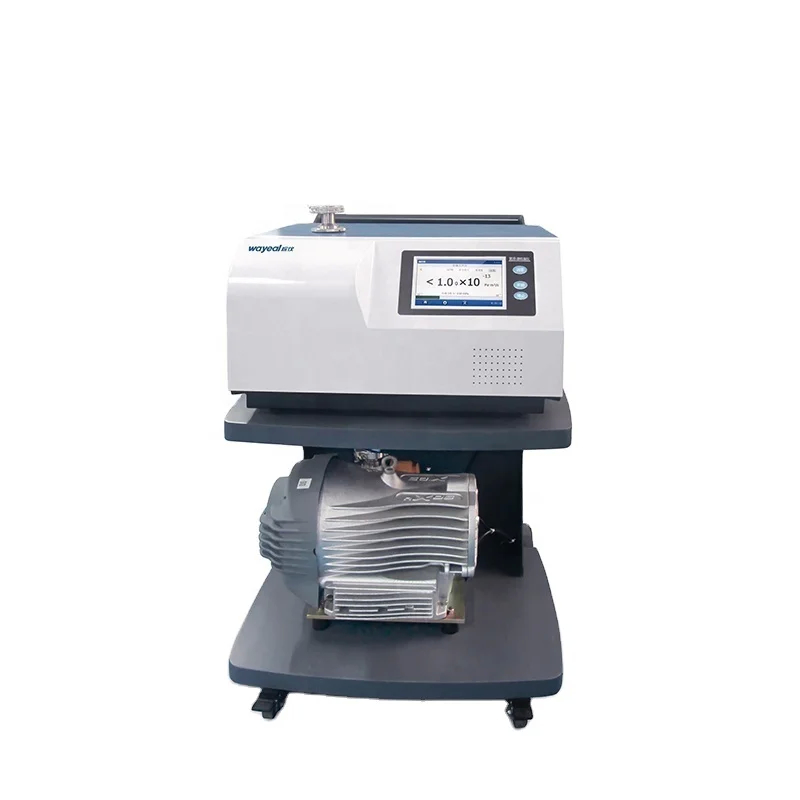

Detektor nieszczelności helu z pompą suchą do wykrywania nieszczelności w waflach SFJ-231D
Parametry techniczne detektora nieszczelności helu SFJ-231D
| Nazwa produktu |
Detektor nieszczelności helu SFJ-231D |
| Minimalna wykrywalna szybkość wycieku (Pa·m³/s) / tryb próżniowy |
5.0*10-13 Pa·m3/s |
| Minimalna wykrywalna szybkość wycieku (Pa·m³/s) / tryb detektora |
5.0*10-9 Pa·m3/s |
| Maksymalne dopuszczalne ciśnienie wykrywania wycieków (Pa) |
1500 |
| Czas reakcji |
<1s |
| Czas uruchomienia |
≤2min |
| Wykrywalna jakość |
2, 3,4(H2 ,He3, He4) |
| Interfejs człowiek-maszyna |
7-calowy kolorowy ekran dotykowy LCD |
| Źródło jonów |
2 szt., tlenek itru powlekany irydem, automatyczne przełączanie |
| Interfejs wejścia/wyjścia I/O |
8 wejść i 8 wyjść |
| Interfejs komunikacyjny |
RS232/485, USB*2 |
| Interfejs MES |
standardowy |
| Port wykrywania wycieków |
DN25KF |
| Zasilanie |
AC220V, 50Hz/60Hz |
| Temperatura pracy |
0~40°C |
| Język |
Angielski |
| Wyświetlanie szybkości wycieku |
Figura, wykres słupkowy, wykres krzywej |
| Wymiary |
645*678*965mm |
Zastosowanie detektora nieszczelności helu SFJ-231D dla Waferów
W technologii wykrywania nieszczelności za pomocą spektrometrii masowej helu, zastosowanie pomp suchych (bezolejowych pomp próżniowych) zależy głównie od warunków pracy badanego sprzętu, wymagań dotyczących czystości i wymagań technicznych detektorów nieszczelności helu ze spektrometrem masowym (np. Wayeal SFJ-231D).
Metoda wykrywania: Metoda próżniowa natrysku helu (tryb wysokiej czułości)
1: Ewakuacja systemu i kalibracja linii bazowej
Ewakuacja do ciśnienia bazowego: Komora trawienia: ≤0,1 Pa (połączenie pompy suchej + pompy molekularnej); Komora CVD/PVD: ≤10⁻³ Pa (wyższe wymagania dla urządzeń powlekających).
Kalibracja detektora nieszczelności: Użyj standardowego odniesienia wycieku (np. 1×10⁻⁷ Pa·m³;/s), aby skalibrować SFJ-231D i zweryfikować liniowość odpowiedzi instrumentu.
Krok 2: Wykrywanie natryskiem helu
Obszar wykrywania: Rowki O-ringów, otwory na śruby, uszczelnienia metalowe VCR/VCO, połączenia spawane, izolatory ceramiczne, uszczelki miedziane, Połączenia mieszkowe.
Obsługa natrysku helu:
Użyj ręcznego pistoletu natryskowego helu (z dyszą precyzyjnego dostrajania 0,1 mm) w odległości 3-5 mm od punktu wykrywania. Przesuwaj z prędkością 5 cm/s, zatrzymując się na 2-3 sekundy w każdym punkcie (czas reakcji SFJ-231D <1 sek.). Dostosuj ciśnienie helu do 0,2-0,3 MPa, aby uniknąć zakłóceń przepływu powietrza.
Krok 3: Określenie i rejestracja punktu wycieku
Szybkość wycieku: Dopuszczalna szybkość wycieku sprzętu półprzewodnikowego: Zazwyczaj ≤1×10⁻⁹ Pa·m³;/s (zgodnie ze standardami SEMI).
Rejestracja danych: Gdy SFJ-231D wyświetla szczyt szybkości wycieku, zaznacz punkt wycieku zakreślaczem.
Zapisz krzywe szybkości wycieku i dane lokalizacji (eksportuj przez USB).
Krok 4: Ponowna kontrola i weryfikacja
Wykonaj drugi natrysk helu na zidentyfikowane wycieki, aby potwierdzić powtarzalność.
Po naprawie głównych wycieków, ponownie ewakuuj do ciśnienia bazowego i przeprowadź pełną ponowną kontrolę.
