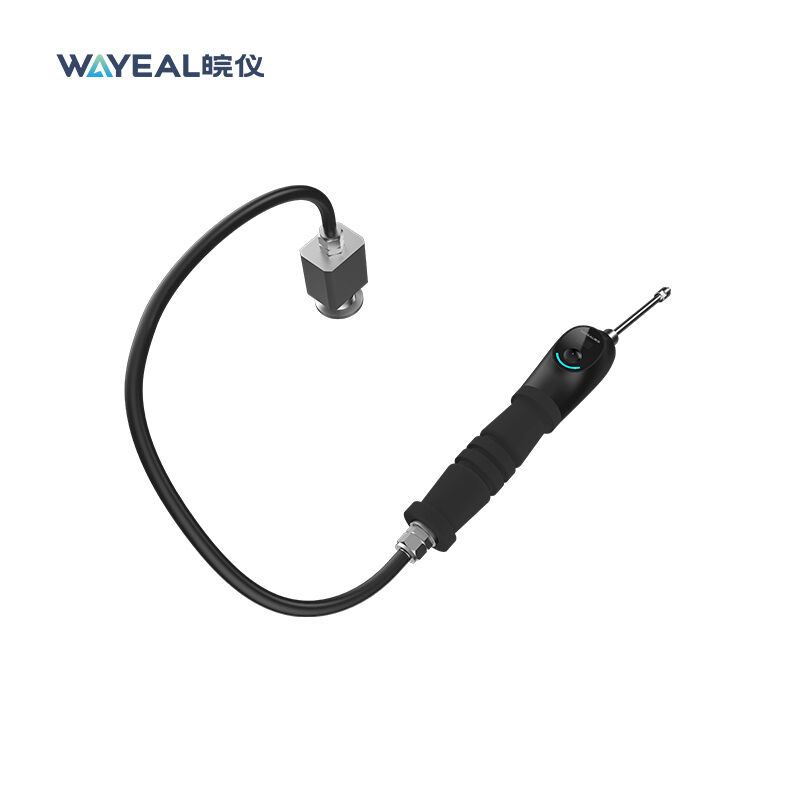

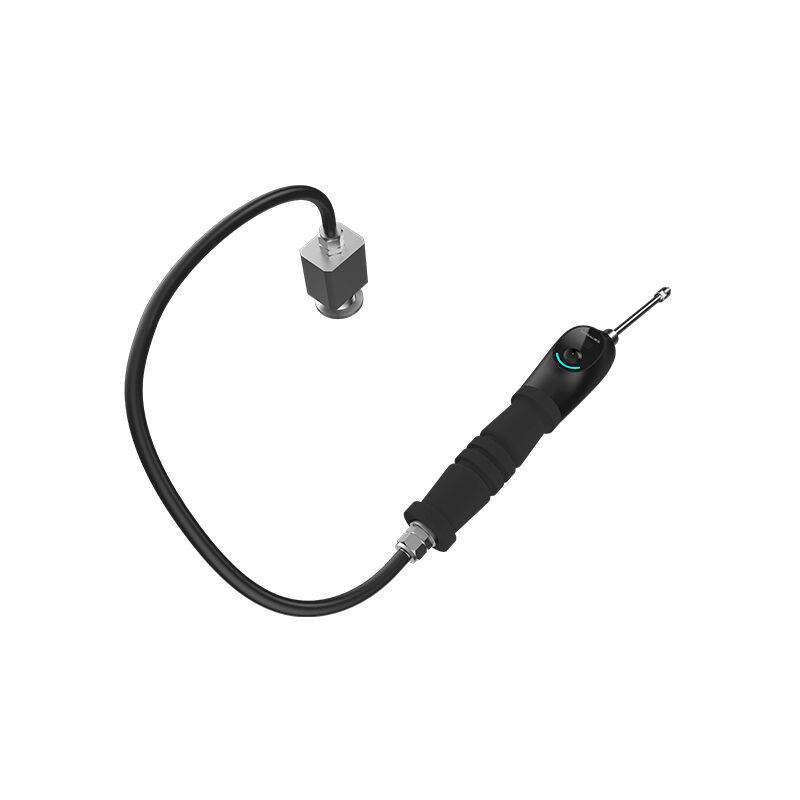

5m 10m Cyfrowy detektor nieszczelności do wykrywania helu

Wprowadzenie do cyfrowego detektora nieszczelności

Cyfrowy detektor nieszczelności, znany również jako detektor ilościowy lub sonda do wykrywania nieszczelności, służy do bliskiego, ilościowego wykrywania mikroskopijnych wycieków helu na powierzchniach obrabianych przedmiotów. Jego korpus pistoletu jest zazwyczaj zbudowany z tworzyw sztucznych i metalu, o długości od 2,5 do 10 metrów. Jego główną funkcją jest zasysanie ulatniającego się helu i wyświetlanie odczytu stężenia w czasie rzeczywistym, umożliwiając precyzyjną lokalizację i oszacowanie wielkości wycieku.

Funkcja cyfrowego detektora nieszczelności

Cyfrowy pistolet do wykrywania nieszczelności jest podstawowym narzędziem do "metody wąchania" wykrywania nieszczelności. Jego funkcjonalność znacznie przewyższa funkcjonalność zwykłych detektorów mechanicznych, a kluczową zaletą jest zdolność ilościowa zapewniana przez jego cyfrowy wyświetlacz.
Precyzyjna lokalizacja wycieku:
Operator trzyma pistolet do wykrywania nieszczelności i powoli przesuwa jego końcówkę 1-2 mm nad powierzchnią przedmiotu obrabianego. Przechodząc przez punkt wycieku, ulatniający się hel jest zasysany do pistoletu.
Ekran instrumentu wyświetla odczyt stężenia helu w czasie rzeczywistym. Nagły wzrost odczytu wskazuje na obecność punktu wycieku bezpośrednio pod lub w pobliżu końcówki, umożliwiając precyzyjną lokalizację na poziomie milimetrów.
Pomiar ilościowy lub półilościowy:
To fundamentalna różnica między cyfrowymi i zwykłymi detektorami. Nie tylko "znajduje" wycieki, ale także szacuje wielkość wycieku, mierząc szczytowe odczyty stężenia.
Poprzez kalibrację za pomocą "standardowego wycieku" przeprowadzaną jednocześnie na badanym przedmiocie obrabianym, można ustalić korelację między odczytami stężenia a rzeczywistymi wielkościami wycieków. Pozwala to na półilościową ocenę nieznanych wielkości wycieków, zapewniając wsparcie danych dla decyzji dotyczących jakości.
Unikanie zanieczyszczenia i zakłóceń helu:
W przeciwieństwie do "metody natryskowej", metoda wąchania jest pasywną techniką pobierania próbek, która nie wprowadza dodatkowego helu do systemu. Zapobiega to gromadzeniu się helu w obszarze wykrywania, co mogłoby podnieść poziom tła i wpłynąć na kolejne testy lub kontrolę innych komponentów.
Przydatność do zbiorników ciśnieniowych i złożonych systemów:
W przypadku zbiorników ciśnieniowych już napełnionych helem lub mieszaninami helu, metoda wąchania jest jedynym skutecznym sposobem wykrywania wycieków zewnętrznych. Jest dobrze dostosowana do szybkiego, nieniszczącego badania szczelności systemów, takich jak klimatyzatory, zbiorniki paliwa samochodowego i elementy silników na liniach produkcyjnych lub w terenie.
